Любой выключатель, отвечающий например за включение и выключение света в комнате, обязательно должен размыкать именно фазу, а не ноль. Фаза в сети переменного тока — это тот из проводников, на котором все время присутствует переменное напряжение относительно нулевого проводника. Нулевой же проводник имеет в идеале нулевой потенциал относительно земли, который в исправной сети всегда остается таковым, поскольку нулевой проводник по определению заземлен.
Будь сеть трехфазной или однофазной, нулевой (нейтральный) проводник обязан иметь заземление, поэтому он в принципе гораздо безопаснее фазного проводника. Фактически заземление имеют генераторы и трансформаторы, от которых электрическая сеть получает энергию. Если нулевой проводник не заземлен, значит в сети случилась авария, обрыв нулевого проводника.

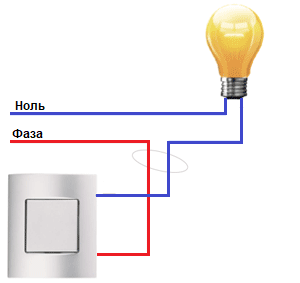

Обычно в быту мы используем однополюсные выключатели, то есть такие, которые размыкают или замыкают всего один провод при нажатии на кнопку. Допустим, на потолке висит люстра, получающая питание от однофазной бытовой сети 220 вольт. К люстре идут два провода, один из них — фаза, второй — ноль. Выключатель установлен в разрыв одного из двух этих проводов.
Пусть выключатель стоит на фазном проводнике, и его перевели в состояние «выключено». Тогда оба проводника, по которым к люстре подается электричество, будут обесточены, их потенциалы будут равны нулю, потому что нулевой проводник, который не прерывался выключателем, по определению имеет нулевой потенциал, а фазный проводник прерван с помощью выключателя, то есть на нем нет фазного напряжения.
Оба проводника безопасны, можно менять лампочку, ремонтировать потолок, снимать люстру и т. д., не опасаясь попасть под фазное напряжение и получить удар током. Хотя лучше в этом случае для надежности выключить автомат в электрощите.
Как делать нельзя
Но что если выключатель по ошибке установлен в разрыв нулевого, а не фазного проводника? В этом случае даже если выключатель находится в положении «выключено», к люстре все равно подходит один фазный проводник. Второй проводник ни к чему не подключен.
Если в такой ситуации начать менять лампочку, ремонтировать люстру, работать с потолком, то можно ненароком задев фазный провод, получить удар током, особенно если стоишь на проводящей стремянке, которая случайно контактирует с чем-нибудь заземленным или вообще стоит на земле.
Замена лампочки может закончиться трагедией с человеческими жертвами. Ладно если стоишь на деревянной табуретке, в резиновых сапогах, при этом работаешь в защитных перчатках. Здесь все может закончиться удачно. Но при неблагоприятном стечении обстоятельств выключатель на нулевом проводнике может обернуться смертельной опасностью.
Чтобы предотвратить подобные сценарии, при установке выключателя полезно пользоваться индикаторной отверткой, чтобы точно установить выключатель на фазный провод, а не на нулевой.
Применение индикаторной отвертки
Индикаторная отвертка определяет наличие фазы через свечение неонового элемента или звуковой сигнал в современных моделях. Перед подключением необходимо проверять напряжение на каждом проводе, так как ошибка может привести к тому, что осветительный прибор останется под напряжением даже при выключенном выключателе.
Перед началом работ следует обесточить цепь, отключив автомат в распределительном щитке. После использования индикаторной отвертки рекомендуется дополнительно проверить отсутствие напряжения мультиметром, чтобы исключить ложные показания.
Установка устройств защитного отключения (УЗО) или дифференциальных автоматов добавляет дополнительный уровень безопасности, мгновенно отключая питание при утечке тока.
Можно маркировать провода цветной изолентой, обозначая фазу красным или коричневым цветом, а ноль — синим. Однако в старых домах цветовая маркировка часто не соответствует стандартам, поэтому полагаться исключительно на нее не стоит.
Современные бесконтактные индикаторы напряжения с LED-дисплеем позволяют определять фазу даже через изоляцию проводов, а умные выключатели с функцией самодиагностики предупреждают о неправильном подключении до подачи питания.
