Всех жителей подъезда, а точнее, левого стояка, девятиэтажного дома постройки 80-х годов постигла беда: внезапно перегорели электродвигатели старых холодильников, работающих стиральных машин, блоки питания компьютеров, радиотелефонов и некоторой другой бытовой техники. Правда, один человек заметил, что свет лампочек резко увеличился и быстро среагировал — отключил вводной автомат электропитания.
Остальным не повезло. Многие вообще были на работе и не могли так поступить. О случившемся узнали вечером. Конечно же, стали обращаться в ЖКХ, требовать объяснений, возмещения ущерба…
Директор коммунального хозяйства вник в ситуацию и был вынужден удовлетворить большую часть требований: оплатил ремонт дорогой техники, но после представления различных документов и справок. Сколько на это ушло времени и нервов у людей лучше не описывать.
Причина происшедшего банально проста. Бригада электриков, выполнявшая профилактические работы электрооборудования, допустила грубейшую ошибку. Производитель работ не контролировал, а электромонтер-стажер самостоятельно разорвал «ноль» трехфазного питания.

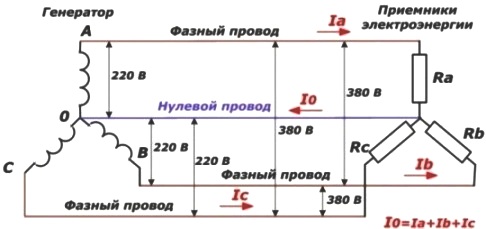

Процесс передачи электроэнергии при нормальном подключении в четырехпроводной системе показан на рисунке.
При подключении нагрузок по фазам проходит ток, который складывается в нулевом проводе.
Схема сбалансирована. Линейное напряжение 380 В в электрооборудовании квартир отсутствует.
Что происходит при обрыве нуля?

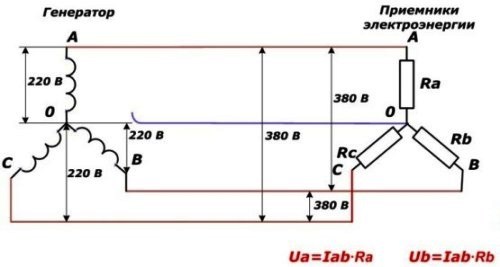

Аварийный режим работы четырехпроводной схемы:
Ток в нулевом проводе протекать не будет: фазное напряжение изменено. Ко всем квартирам приложено линейное напряжение по схеме «Звезда без нуля».
Рассмотрим на примере квартир «а» и «b». Электрическое сопротивление приборов Ra и Rb последовательно суммировалось, и через него пошел ток Iab. Под его действием в каждой квартире возникло падение напряжения, пропорциональное сопротивлению включенных в сеть электроприборов.
В любой квартире хозяин сам распоряжается электроэнергией. Один выключил лишний свет и сидит перед настольной лампой за книгой или вообще все отключил, а у другого работает телевизор, холодильник, морозильник и много другой бытовой техники.
Понятно, что величины Ua и Ub могут значительно отличаться от 220 В и не будут равны между собой. Они способны колебаться от 0 до 380 В, в зависимости от схемы подключения приборов в каждой квартире.
Ошибка электриков (неправильное или ошибочное подключения нулевого провода), к сожалению, не единственная возможная причина аварийных ситуаций. Обрыв нуля возможен и без участия человека, например обрыв нулевой жилы в питающем кабеле, "отгорание" нуля на подстанции, в вводно-распределительном или квартирном щитке.
Единственный выход из создавшей ситуации — быстро снять напряжение. Можно вручную, но это не надежно: очень сложно успеть. Автоматические устройства защиты от перенапряжения в сети отлично справляются с такими задачами.
Для защиты от повышения напряжения в сети при обрыве нулевого провода используют расцепители минимального и максимального напряжения, которые расширяют возможности автоматических выключателей, УЗО с функцией защиты от повышенного напряжения, стабилизаторы. Наиболее часто для защиты от аварийных режимов работы такого типа применют специальные реле напряжения.
