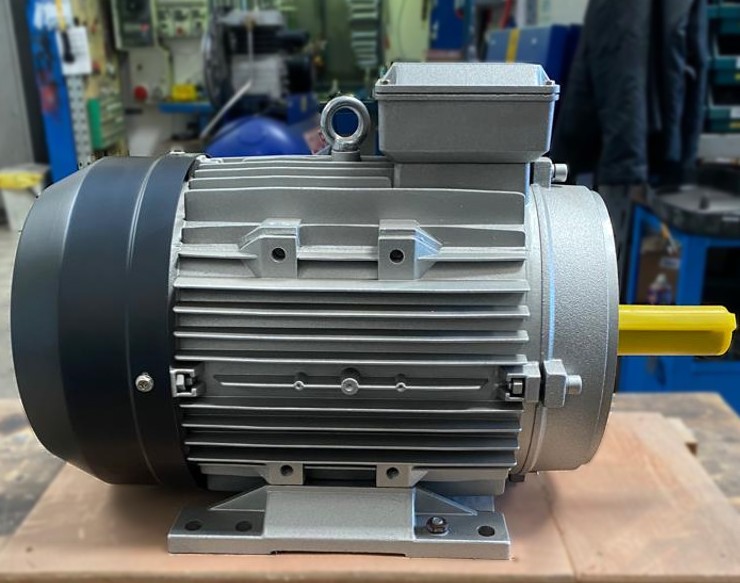

Трёхфазные двигатели широко применяются в промышленности благодаря своей эффективности, высокой мощности и надёжности. Однако бывают ситуации, когда такой двигатель необходимо подключить к однофазной сети — например, если в доме или на предприятии доступна только однофазная сеть с напряжением 220 В.
В этом случае, для обеспечения работы двигателя используются различные методы, такие как подключение через конденсаторы или специальные преобразователи, но это всегда приводит к изменению характеристик двигателя, особенно его номинальной мощности.
В этой статье разберём, как изменится номинальная мощность трёхфазного двигателя при его подключении к однофазной сети и что происходит с другими параметрами двигателя.
Как работает трёхфазный двигатель
Трёхфазный асинхронный двигатель состоит из статора и ротора. В статоре располагаются три обмотки, которые питаются трёхфазным током с фазовым сдвигом в 120°. Это создаёт вращающееся магнитное поле, которое индуцирует токи в роторе, приводя его в движение. Трёхфазное питание обеспечивает равномерное распределение нагрузки между фазами и создаёт постоянный вращающий момент без пульсаций.
При работе асинхронного двигателя частота вращения ротора всегда меньше частоты вращения магнитного поля статора. Это явление называется скольжением, и именно оно позволяет двигателю развивать механический момент.
Скольжение необходимо для того, чтобы в роторе индуцировались токи, создающие вращающий момент. Чем больше нагрузка на валу двигателя, тем больше скольжение, и, соответственно, ниже частота вращения ротора относительно поля статора.
От чего зависит мощность асинхронного двигателя?
Мощность трёхфазного асинхронного двигателя зависит от нескольких ключевых факторов. В первую очередь, это напряжение питания: мощность двигателя пропорциональна подаваемому напряжению. Если напряжение снижается, уменьшается и мощность, что может привести к снижению крутящего момента и производительности.
Важным фактором является ток нагрузки. Потребляемая электрическая мощность определяется произведением фазного тока и напряжения. Чем больше нагрузка на валу двигателя, тем выше потребляемый ток и, соответственно, мощность.
Также на мощность влияет частота сети, поскольку она напрямую определяет частоту вращения магнитного поля статора. Чем выше частота, тем быстрее вращается поле, что сказывается на механической мощности. Однако, если частота увеличивается без соответствующего повышения напряжения, это может привести к снижению крутящего момента.
Количество полюсов двигателя также играет роль. Чем больше полюсов заложено в конструкцию статора, тем ниже частота вращения при одинаковой частоте сети, но при этом увеличивается крутящий момент.
Кроме того, важен коэффициент мощности, который показывает, насколько эффективно двигатель использует подаваемую электрическую энергию. Чем ближе этот коэффициент к единице, тем эффективнее преобразуется электрическая энергия в механическую работу.
Скольжение, то есть разница между частотой вращения магнитного поля статора и частотой вращения ротора, также влияет на мощность. Чем больше скольжение, тем выше потребляемая электрическая мощность и крутящий момент.
Качество и состояние двигателя, включая износ подшипников, сопротивление обмоток и зазоры между статором и ротором, также могут снижать эффективность и мощность. Плохое техническое состояние приводит к потерям мощности и снижению производительности.
Наконец, режим работы двигателя также влияет на мощность. При длительной работе с высокой нагрузкой или в условиях перегрузки мощность двигателя меняется в зависимости от его тепловых характеристик и предельных возможностей.
Почему трёхфазный двигатель подключают к однофазной сети?
В бытовых или малых промышленных условиях часто бывает так, что трёхфазной сети нет, но требуется использование трёхфазного двигателя, который имеет ряд преимуществ перед однофазными машинами: большую мощность, лучший КПД, плавность хода и долговечность. Поэтому трёхфазные двигатели часто адаптируют для работы в однофазной сети.
Основной способ подключения трёхфазного двигателя к однофазной сети — это использование фазосдвигающих конденсаторов. Такой метод позволяет создать искусственное трёхфазное питание для двигателя, однако оно не может быть таким же эффективным, как реальное трёхфазное питание.
Основные проблемы при работе трёхфазного двигателя в однофазной сети
При подключении трёхфазного двигателя к однофазной сети возникают следующие проблемы:
-
Неравномерная нагрузка на обмотки. В однофазной сети ток подаётся только на две из трёх обмоток двигателя, а третья обмотка создаёт фазовый сдвиг при помощи конденсатора. Это приводит к неравномерной нагрузке на обмотки и, как следствие, к снижению эффективности работы двигателя.
-
Снижение вращающего момента. Вращающий момент напрямую связан с симметрией питающего напряжения. Однофазное питание создаёт менее стабильное магнитное поле, что приводит к снижению момента двигателя и его общей производительности.
-
Увеличение пусковых токов. В однофазной сети пусковые токи значительно возрастают, что может привести к перегрузке сети и проблемам с запуском двигателя под нагрузкой.
-
Перегрев двигателя. Неравномерная нагрузка на обмотки вызывает дополнительное тепловыделение, что может привести к перегреву и сокращению срока службы двигателя.
Как изменится номинальная мощность?
Когда трёхфазный двигатель подключается к однофазной сети через конденсаторы или другие схемы, его номинальная мощность снижается. Основные причины этого:
1. Потери мощности из-за неравномерного магнитного поля. В однофазной сети магнитное поле теряет свою симметрию, что снижает эффективное использование электромагнитной энергии.
2. Неполное использование обмоток. В трёхфазной системе каждая обмотка двигателя получает свой фазный ток, в однофазной же схеме часть обмоток используется не так эффективно, как в трёхфазной системе.
В среднем, мощность трёхфазного двигателя при работе в однофазной сети снижается на 30-50% от номинальной. Это означает, что если двигатель был рассчитан на 3 кВт в трёхфазной сети, то при подключении к однофазной сети его мощность может уменьшиться до 1,5–2,1 кВт в зависимости от схемы подключения и качества фазосдвигающих элементов (конденсаторов).
Пример расчёта
Допустим, у нас есть трёхфазный двигатель мощностью 3 кВт. Если мы подключаем его к однофазной сети с использованием конденсатора, то мощность снизится. При снижении мощности на 30% мы получим:
Pоднофазный = 3 кВт × (1 − 0,3) = 2,1 кВт
Если снижение составит 50%, то:
Pоднофазный = 3 кВт × (1 − 0,5) = 1.5 кВт
Таким образом, двигатель будет работать на уровне от 50% до 70% своей номинальной мощности.
Как компенсировать потерю мощности?
Для того чтобы минимизировать потери мощности и обеспечить стабильную работу двигателя в однофазной сети, используют следующие методы:
-
Использование качественных фазосдвигающих конденсаторов. Правильно подобранные конденсаторы помогут улучшить характеристики двигателя при однофазном питании, хотя полностью компенсировать разницу с трёхфазной сетью не удастся.
-
Установка частотного преобразователя. Частотные преобразователи преобразуют однофазное питание в трёхфазное, что позволяет двигателю работать почти на номинальной мощности. Это наиболее эффективный способ подключения трёхфазных двигателей к однофазной сети, но он требует дополнительных затрат на оборудование.
-
Уменьшение нагрузки на двигатель. Если мощность двигателя снижается, можно уменьшить нагрузку на вал, чтобы избежать перегрева и продлить срок службы двигателя.
При подключении трёхфазного двигателя к однофазной сети его номинальная мощность существенно снижается — на 30-50%. Это связано с потерей симметрии магнитного поля, неравномерной нагрузкой на обмотки и снижением вращающего момента. Для минимизации этих потерь можно использовать фазосдвигающие конденсаторы или частотные преобразователи, однако полностью избежать потери мощности не удастся. Поэтому при эксплуатации трёхфазных двигателей в однофазных сетях важно учитывать это снижение и выбирать подходящие схемы подключения для достижения оптимальных результатов.
Яков Кузнецов
