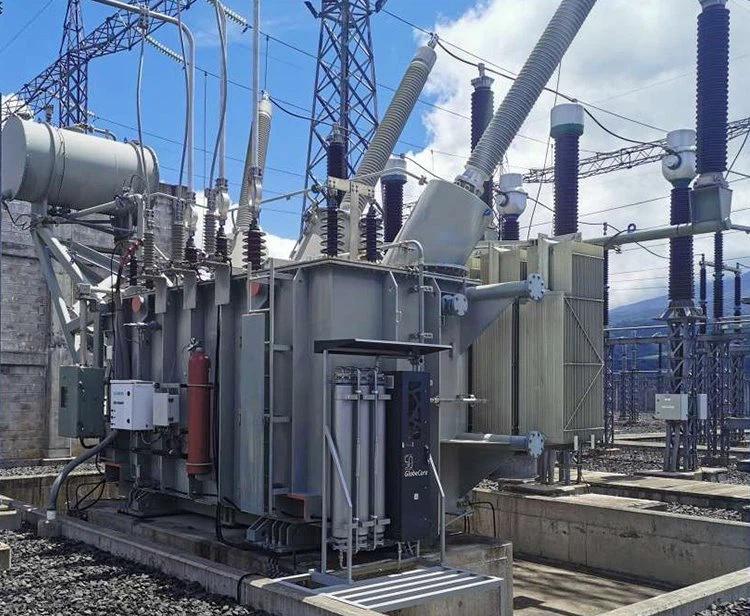

Трансформаторы — это устройства, которые работают на основе электромагнитной индукции и широко используются для преобразования напряжений в электрических системах. Важнейшая характеристика работы трансформатора — это зависимость тока первичной обмотки от его состояния: работает ли трансформатор в режиме холостого хода или под нагрузкой.
Но можно ли представить себе ситуацию, когда ток в первичной обмотке нагруженного трансформатора окажется таким же, как в режиме холостого хода, или даже меньше? На первый взгляд это кажется невозможным, однако давайте разберём этот вопрос более детально.
Что такое ток холостого хода трансформатора?
Начнём с определения тока холостого хода. Когда трансформатор включён в сеть, но его вторичная обмотка не подключена к нагрузке, говорят, что он работает в режиме холостого хода. В этом состоянии на вторичной обмотке не течёт ток, и единственный ток, который проходит через первичную обмотку, называется током холостого хода.
Ток холостого хода обусловлен несколькими факторами:
1. Намагничивание сердечника. Этот компонент тока нужен для создания магнитного поля в сердечнике трансформатора, которое связывает первичную и вторичную обмотки.
2. Потери в магнитопроводе. Реальные трансформаторы неидеальны: в сердечнике происходят потери на гистерезис и вихревые токи. Ток холостого хода также включает компонент, компенсирующий эти потери.
3. Омические потери. Не стоит забывать и о небольших омических потерях в проводах обмотки, хотя они крайне малы в режиме холостого хода.
Обычно ток холостого хода трансформатора составляет 2-10% от номинального тока, потребляемого трансформатором при полной нагрузке. Величина этого тока зависит от конструкции трансформатора, качества магнитопровода и уровня напряжения.
Кроме того, на ток холостого хода влияют такие факторы, как частота сети и магнитная проницаемость материала сердечника. Трансформаторы с железными сердечниками имеют более высокий ток холостого хода по сравнению с трансформаторами на основе материалов с меньшими потерями на гистерезис и вихревые токи. Также, чем выше номинальное напряжение трансформатора, тем ниже может быть процент тока холостого хода относительно его номинального значения
Что происходит с током первичной обмотки при подключении нагрузки?
Когда ко вторичной обмотке трансформатора подключают нагрузку, начинается передача энергии. При этом через первичную обмотку начинает течь дополнительный ток, пропорциональный нагрузке на вторичной стороне. Этот дополнительный ток, согласно закону сохранения энергии, обеспечивает необходимую мощность для нагрузки.
Ток в первичной обмотке при наличии нагрузки можно представить как сумму:
1. Тока холостого хода — необходимого для поддержания магнитного поля и компенсации потерь в сердечнике.
2. Тока нагрузки, который появляется, когда ко вторичной обмотке подключается потребитель. Ток нагрузки пропорционален величине тока, который протекает через вторичную обмотку, умноженному на коэффициент трансформации.
Чем больше нагрузка на вторичной стороне, тем больше ток проходит через первичную обмотку. В нормальных условиях это всегда приводит к увеличению тока в первичной обмотке относительно тока холостого хода.
В каких случаях ток в первичной обмотке нагруженного трансформатора может быть равным или меньшим тока холостого хода?
Теперь разберёмся, может ли быть ситуация, когда ток в первичной обмотке нагруженного трансформатора окажется равным или даже меньше тока холостого хода. В реальных условиях это возможно лишь при определённых нестандартных обстоятельствах. Рассмотрим основные возможные случаи.
1. Работа трансформатора с сильно реактивной нагрузкой
Одной из таких ситуаций может быть работа трансформатора на сильно реактивную нагрузку. Когда нагрузка является индуктивной или ёмкостной, её ток отстает или опережает напряжение по фазе. В случае сильно индуктивной нагрузки ток во вторичной обмотке будет отставать по фазе от напряжения, что создаст особые условия для тока в первичной обмотке.
При определённых параметрах цепи возможна ситуация, когда ток нагрузки будет сдвинут по фазе таким образом, что его составляющие частично компенсируют ток холостого хода. Это не значит, что трансформатор работает с нулевой нагрузкой, но суммарный ток в первичной обмотке может оказаться равным току холостого хода или даже несколько меньше его. Этот эффект объясняется фазовыми сдвигами токов и напряжений в цепях с реактивными элементами.
2. Режим компенсации реактивной мощности
В случае, если во вторичной цепи трансформатора используется компенсация реактивной мощности (например, с помощью конденсаторных батарей), ток в первичной обмотке может уменьшаться.
Конденсаторы вводят ток, сдвинутый по фазе относительно напряжения, который компенсирует индуктивный ток, проходящий через трансформатор. При правильно подобранной компенсации можно значительно уменьшить ток в первичной обмотке, иногда до уровня тока холостого хода или даже ниже.
Этот режим компенсации особенно полезен на промышленных предприятиях, где нагрузка имеет преимущественно индуктивный характер (например, электродвигатели). Снижение реактивной составляющей тока позволяет снизить потери энергии в электрической сети и повысить эффективность использования трансформаторов.
3. Низкое потребление активной мощности при наличии реактивной нагрузки
Ещё одна ситуация, при которой ток в первичной обмотке может быть близок к току холостого хода, связана с использованием нагрузки, которая практически не потребляет активную мощность, но имеет значительную реактивную составляющую.
В таком случае, несмотря на наличие тока во вторичной обмотке, активная мощность, передаваемая через трансформатор, будет минимальной, а ток в первичной обмотке останется близким к току холостого хода.
Вывод
В нормальных условиях ток в первичной обмотке трансформатора при нагрузке всегда больше, чем ток холостого хода, так как нагрузка требует передачи энергии от первичной к вторичной обмотке. Однако существуют ситуации, при которых ток в первичной обмотке может быть равным или даже меньшим, чем ток холостого хода:
-
Сильно реактивная нагрузка может создать условия для частичной компенсации тока холостого хода за счёт фазового сдвига.
-
Компенсация реактивной мощности с помощью конденсаторов может снизить ток в первичной обмотке до уровня тока холостого хода.
-
Низкое потребление активной мощности при наличии реактивной нагрузки может привести к тому, что ток в первичной обмотке останется близким к току холостого хода.
Эти случаи относятся к специфическим условиям эксплуатации трансформаторов и требуют глубокого понимания фазовых соотношений в цепях с переменным током, а также управления реактивной мощностью.
Яков Кузнецов
