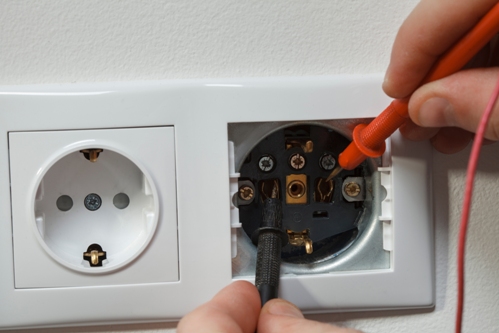

Пока свет горит, и все домашние электроприборы работают, все хорошо, но как только выбило автомат — приходится искать и устранять неисправность. Хорошо, если хозяин жилища - опытный электрик, тогда у него наверняка есть среди домашнего инструмента индикатор фазы в форме отвертки или уж точно мультиметр.
А что если ни того, ни другого в хозяйстве нет? Существует ли какой-нибудь иной способ безопасного обнаружения неисправности в электрической цепи?

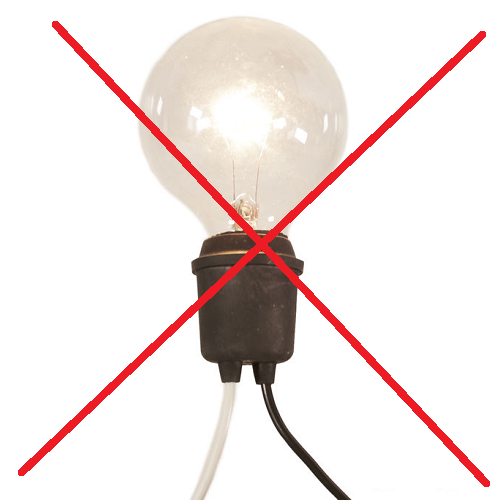

Как правило, в подобных случаях некоторые домашние умельцы прибегают к помощи так называемой контрольной лампы или "контрольки", которая, кстати, очень небезопасна и вообще правилами техники безопасности запрещена. По этой причине индикатор фазы все же лучше иметь в хозяйстве.
Но почему запрещена контрольная лампа? В этом давайте попробуем детально разобраться.

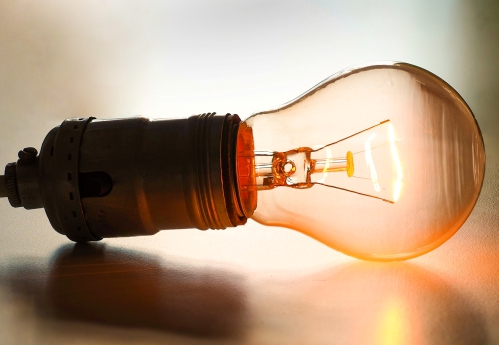

Лампы накаливания, которые и принято использовать в качестве пресловутой контрольной лампы, имеют дурную привычку выходить из строя в самый неожиданный момент и самым скверным образом.
Спираль лампочки может перегореть в момент включения от превышения номинального напряжения (220 В вместо 36 В или 380 В вместо 220 В), спираль может перегореть и не в момент включения - от скачка напряжения в сети, лампа может элементарно выскользнуть из рук и разбиться, в этот момент может случиться короткое замыкание, наконец, человека может ударить током в случае неловкого движения или опять же из-за внезапного взрыва колбы по одной из приведенных выше причин.
Да и просто из-за частых переподключений лампа накаливания скорее всего быстро выйдет из строя. Короче говоря, не надежный инструмент — контрольная лампа.
В настольных лампах или в других осветительных приборах лампочка всегда закреплена надежно в патроне, который, в свою очередь, установлен прочно в плафоне. Такая лампа установлена строго на своем месте исходя из ее предназначения.
Если уж такой осветительный прибор и включили для дела, то нить накала прогревается, после чего лампа долго и спокойно светит. Никто не щелкает выключателем и не трясет лампу, не создает осветительному прибору экстремальных условий.
Но что мы получим, если приспособим лампу накаливания, пусть и с патроном, пусть даже с щупами и с хорошо изолированными присоединениями, - в качестве контрольной переносной лампы, в качестве портативного прибора? Мы получим на самом деле немало рисков:
-
Во-первых, холодная спираль лампы имеет сопротивление в 10 раз меньшее, чем в рабочем состоянии, следовательно при постоянных включениях-выключениях (пока ищем неисправность в цепи) переходные процессы с нити накала быстро разрушат ее, в конце концов лампа внезапно взорвется и подвергнет человека опасности поражения током.
-
Во-вторых, сам человек может ошибиться. Допустим, он возьмет случайно лампу на номинальное напряжение 36 вольт, и установит ее в свой патрон контрольной лампы. Лампа однозначно взорвется при подключении к сети с напряжением 220 вольт. Снова опасность.
-
В-третьих, стекло лампы легко разобьется при неловком движении. Допустим человек подскользнулся, упал, или просто выронил переносную контрольную лампу из рук. Лампа разбилась, осколки порезали человека, а неисправность с выбитыми пробками осталась. В результате проблем лишь прибавилось.
-
В-четвертых, человек может ненароком прикоснуться руками или другими частями тела к токоведущим частям контрольной лампы. Если щупы контрольной лампы изолированы не достаточно надежно, то риск поражения человека током повышается. Сопротивление нити накала лампы таково, что даже если часть тела попадет в цепь последовательно, то удар все равно окажется весьма опасным.

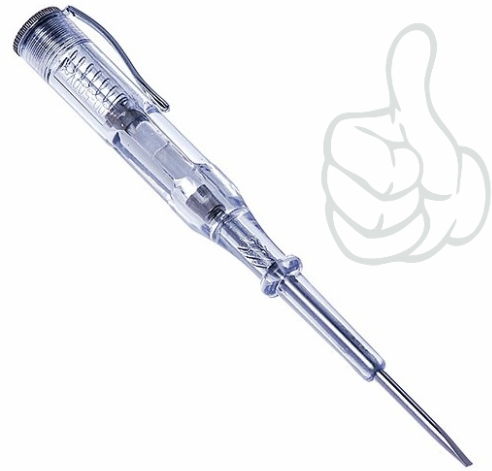

То ли дело хотя бы индикаторная отвертка. Токоограничительный резистор и неоновая лампочка делают ток через тело человека, держащего в руках такой индикатор, мизерным, ограниченным буквально несколькими микроамперами. В штатном режиме работы индикатора фазы, слабейший безопасный ток замыкается через тело человека на землю.
Это полностью безопасно, здесь уже нет никакого риска попасть под напряжение сети, да и разбить такое устройство — нужно очень постараться. Забудьте о контрольной лампе — пользуйтесь индикатором фазы, он предназначен специально для диагностики цепей под напряжением.
