Случается, при монтаже электропроводки приходится соединять провода разного сечения. И нет здесь, казалось бы, никакой проблемы, ведь существует много различных способов сделать это. Тем не менее, в каждом конкретном случае наиболее удачным окажется какой-то один из вариантов. Речь может идти о монтаже распределительной коробки, тогда как установка настенной розетки — совсем другое дело, где очень важен хороший контакт и возможно наименьшее переходное сопротивление в месте фиксации.

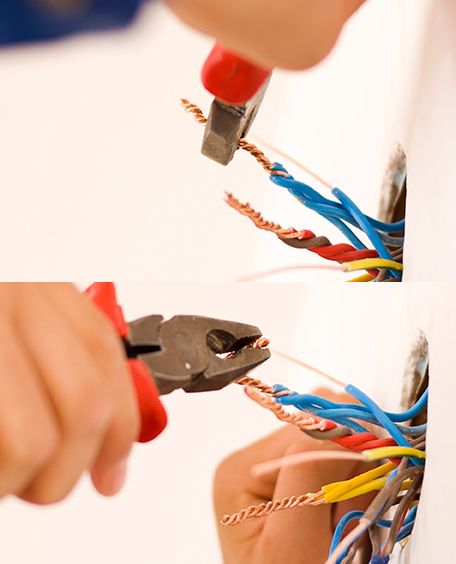

С давних времен и по сей день не утратила популярности обычная скрутка. При помощи скрутки легко можно соединить провода близких сечений, например 1 кв.мм и 1,5 кв.мм. А если сечения очень разные? Тогда хорошей скрутки не получится, поскольку жилы не будут одинаково плотно прилегать друг к другу.
В таких случаях применяют бандажный метод: тонкий провод наматывают вокруг толстого с равномерным распределением витков, после чего фиксируют пайкой или обжимом гильзой.
Чтобы скрутка получилась качественной, провода должны равномерно обвивать друг друга, не должно быть такого, что тонкий провод просто намотан поверх толстого, ведь тогда контакт будет плохим и не надежным. Более того, даже правильную скрутку необходимо всегда по завершении пропаять или сварить, тогда соединение получится долговечным и надежным, можно сказать - на века.
Пайка с применением канифольного флюса устраняет микрозазоры между жилами, снижая переходное сопротивление.
Сварка же создает монолитный контакт, где место соединения становится единым проводником с нулевым сопротивлением. Важно: для ответственных соединений в распределительных коробках обязательна последующая изоляция термоусадочной трубкой с клеевым слоем, предотвращающей окисление контактов.
При работе с разнородными металлами (медь+алюминий) скрутка категорически запрещена – необходимо использовать переходные клеммы с антикоррозийной пастой.
Для силовых линий с большими токами предпочтительнее опрессовка гильзами или сварка, так как классическая скрутка со временем ослабевает из-за температурных деформаций.
Подробнее про скрутку: Почему запрещена скрутка проводов и Почему сварка всегда лучше других способов соединения проводов

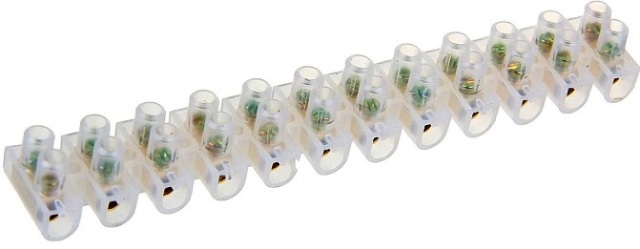

Зажим контактный винтовой или клеммная колодка — еще один проверенный временем способ соединения проводов разного сечения. С двух сторон колодки расположены ряды зажимных винтов, так что по обе стороны колодки можно завести провода различного сечения, так что каждый провод окажется зажат индивидуальным винтом.
Провода близкие по сечению хорошо соединяются при помощи таких зажимов, необходимо лишь учесть токовую нагрузку, и подобрать колодку правильного типоразмера, под соответствующий ток, с подходящим диаметром контактных трубок и винтов.
Обычно величина предельно допустимого длительного тока указана прямо в маркировке винтового зажима. Провод очищается от изоляции на длину половины клеммы, вставляется, фиксируется, зажимается винтом. Соединение готово.
Подобнее здесь: Клеммные колодки для соединения проводов

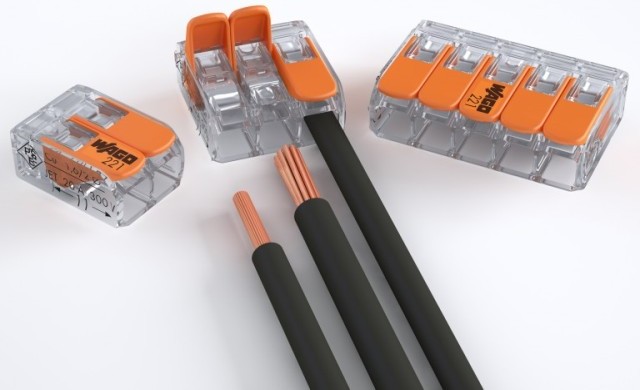

Специально для соединения проводов различных по сечению, созданы удобные самозажимные клеммы Wago. Жилы втыкаются по отдельности, каждая в индивидуальное гнездо, после чего монтажнику остается нажать на рычаг, и соединение готово.
В одно отверстие можно вставить провод сечением 1 кв.мм, в другое — 4 кв.мм, и такое соединение, несмотря на различие сечений в четыре раза, будет работать долго и исправно, просто в силу грамотного устройства клеммы. Для разных групп сечений выпускаются клеммы Wago различных серий, рассчитанные каждая - на свой предельно допустимый длительный ток.
Про клеммники Wago (это всегда очень горячая тема для электриков):
Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться
Как отличить хороший самозажимной клеммник от подделки

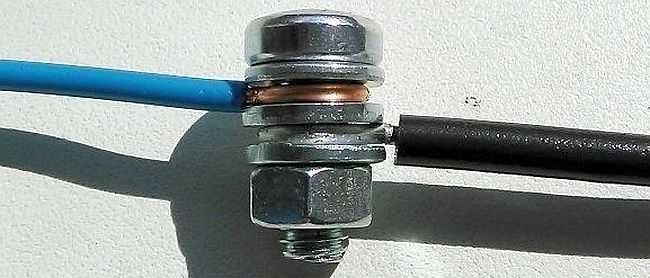

В конце концов, провода разного сечения можно соединить и простым болтом с шайбами и гайкой, причем соединение получится очень долговечным, надежным, а главное — площадь контакта проводов будет принципиально достаточно обширной.
Для соединения проводов данным способом, надо будет зачистить оба провода на такую длину, чтобы ее хватило на один полный оборот вокруг тела болта. На концах жил каждого из соединяемых проводов (их может быть и более двух) формируются кольца в обхват болта.
На болт сначала надевается шайба, затем на болт надевается кольцо (расположенное на конце первого провода), потом еще одна шайба - промежуточная, следом второе кольцо (второго из проводов), затем — снова шайба и т. д. Весь этот бутерброд в конце зажимается гайкой.

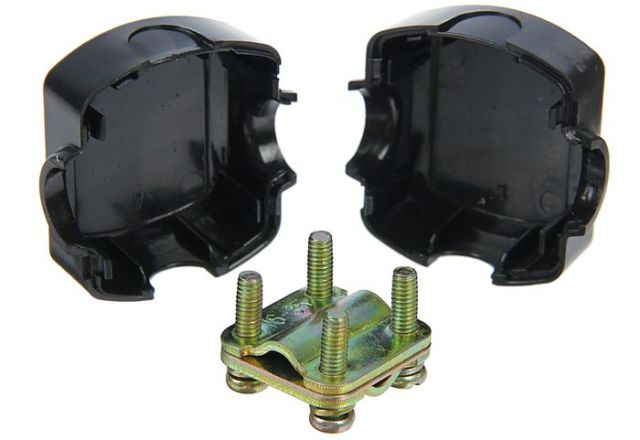

Очень популярно решение с зажимом типа «орех», который правильно называется «сжим ответвительный», и часто применяется в распределительных щитах на этажах для выполнения ответвлений в квартиры от магистральной линии. Этот метод позволяет подключать ответвляемые линии без разрыва магистрального провода, сохраняя целостность основной цепи
С концов проводов снимается изоляция на длину зажима, провода вставляются между пластинами с пазами по размеру, и равномерно зажимаются четырьмя винтами. Сердечник зажима состоит из двух стальных плашек с промежуточной пластиной, обеспечивающей равномерное распределение давления.
Снаружи на металлический зажим устанавливается диэлектрический корпус, защищающий конструкцию от замыканий о другие проводящие части, находящиеся рядом. Корпус из огнестойкого поликарбоната (до 650°C) предотвращает возгорание при перегрузках. Размер зажима выбирается по маркировке в соответствии с сечениями магистрального и ответвляемого проводника. Например, модель У870М рассчитана на магистрали 95-150 мм² и ответвления 16-50 мм².
Для повышения надежности соединения необходимо:
-
Точно подбирать типоразмер по таблицам сечений (У731М для 4-10 мм² магистрали, У859М для 50-70 мм²).
-
Контролировать затяжку болтов – недостаточное усилие приводит к перегреву, чрезмерное – к повреждению жил.
-
Регулярно проверять контакт в этажных щитках, где соединения часто подвергаются несанкционированным подключениям.

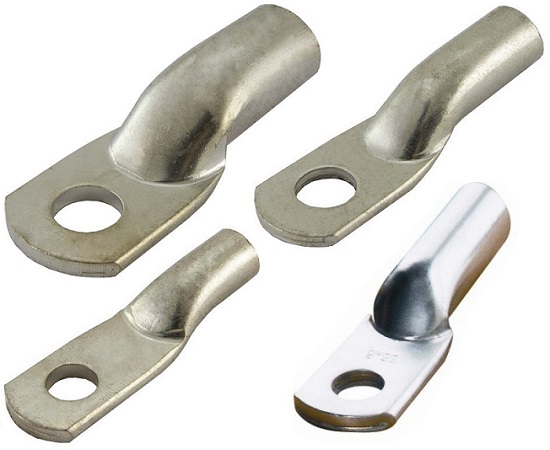

Если сечение соединяемых проводов очень велико, то подойдет способ соединения с медно-лужеными наконечниками, скрепляемыми болтом и гайкой.
Медь с лужением предотвращает электрохимическую коррозию при контакте с алюминиевыми проводами.
Наконечники под подходящее сечение обжимаются пресс-клещами либо гидравлическим прессом на концах проводов, затем плотно фиксируются друг к другу при помощи болтового соединения. Для ответственных соединений рекомендуется использовать динамометрический ключ для точного контроля момента затяжки.
Площадь контакта получается обширной, такое соединение отличается высокой проводимостью и надежностью. Законченное соединение можно дополнительно изолировать термоусадочной трубкой или изолентой.Термоусадка с клеевым слоем обеспечивает герметизацию, защищая от влаги и окисления.
Важно: при использовании алюминиевых проводов необходимо применять кварцевазолиновую пасту для предотвращения окисления контактных поверхностей.
Андрей Повный
