Греющий кабель — это специальное устройство, преобразующее электрическую энергию в тепло для обогрева различных объектов. Его основное назначение — предотвращение замерзания жидкостей в трубопроводах и поддержание заданной температуры в системах отопления.
Греющий кабель нашел массу применений, его используют для обогрева пола, теплицы, для предотвращения замерзания труб и для их размораживания. Также удобно его использовать для обогрева кровли, благодаря чему снег не будет на ней задерживаться, и вы избежите схода снежных и ледяных глыб с крыши.
Обычно он продается фиксированной длины для конкретной ситуации, но все же, в случае его повреждения или необходимости увеличить длину – приходится соединять. В принципе процесс заключается в простой скрутке или гильзованию токопроводящих жил, но есть некоторые нюансы, которые зависят от типа кабеля.
Содержание статьи
Виды
Различают два вида кабелей:
-
резистивные;
-
саморегулирующие.
В резистивных электричество преобразуется в тепло за счет высокого сопротивления токопроводящих жил.
Резистивный (внешне он напоминает радиочастотные кабели для передачи телевизионных сигналов) преобразует протекающий по нему электрический ток в тепло, фактически это нагревательный элемент, выполненный по кабельной технологии.
В любом кабеле (проводе) 1–3 % передаваемой электроэнергии преобразуется в тепло (эту величину стараются снизить). В нагревательных же кабелях вся мощность должна быть преобразована в тепло, причем выделение ее на единице длины кабеля (удельное тепловыделение) – важнейший технический параметр.
Разделяются на два подвида – обычные одножильные и двухжильные резистивные кабеля и зональные.
Одножильные требуют подключения обоих концов к сети, что усложняет монтаж из-за необходимости формирования замкнутого контура. Двухжильные кабели содержат одну нагревательную и одну токопроводящую жилу, что позволяет подключать только один конец, упрощая установку. Оба варианта характеризуются фиксированной длиной, равномерным нагревом и риском перегрева при отсутствии терморегулятора.

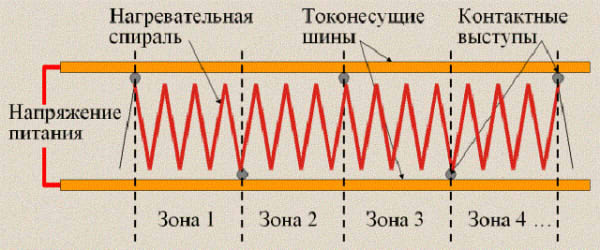

Зональные резистивные кабели имеют иную конструкцию: две параллельные жилы соединяются нагревательными спиралями через равные промежутки. Это позволяет нарезать кабель в строго обозначенных зонах, сохраняя равномерный нагрев без «холодных» участков. Такая особенность делает их идеальными для систем с переменной конфигурацией, где требуется гибкость при монтаже.
По сравнению с обычными моделями зональные кабели снижают риск перегрева за счет изолированных зон нагрева, но имеют более высокую стоимость.

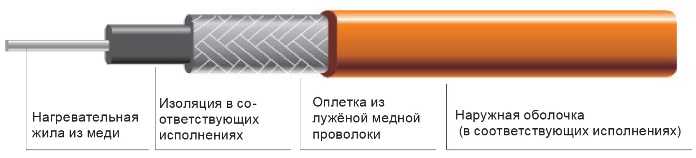

Одножильный кабель:

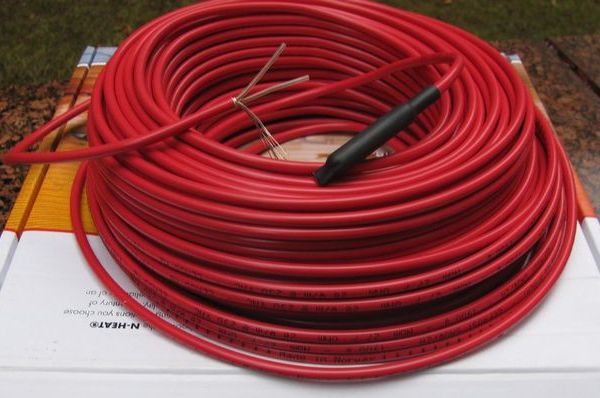

Двухжильный кабель:
Обратите внимание, при покупке одножильного кабеля на то, что оба его конца подключаются к источнику питания, поэтому его длина должна быть в два раза большей, чем длина обогреваемого участка.

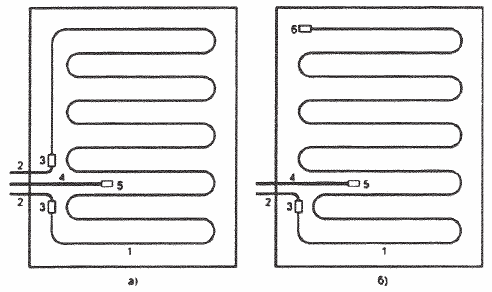

Схемы укладки одножильного (а) и двухжильного (б) нагревательных кабелей: 1 – нагревательный кабель; 2 – проводники питания; 3 – место соединения; 4 – контрольный кабель; 5 – датчик температуры; б – концевая заглушка
Зональные представляет собой две токопроводящих жилы, между которыми подключены нагревательные элементы с высоким сопротивлением.
Обычные резистивные кабели продаются определенной длины, их удлинять или укорачивать нельзя, поскольку изменится их тепловой режим. Если удлинить его – сопротивление возрастет, он будет греть хуже, а если укоротить – сопротивление уменьшится, он будет перегреваться и сгорит. Если у вас в каком-то месте кабель перегорел, обломился или его разорвали, то можно допустить соединение – существенного изменения сопротивления не произойдет.
Соединять резистивный кабель стоит гильзами. Скрутка, болтовое соединение или винтовые зажимы не подойдут, потому что при нагреве и последующем охлаждении они ослабнут, и контакт со временем пропадет. Также необходимо заизолировать место соединения, еще лучше обмотать лакотканью, ведь кабель находится под напряжением, а это нужно, чтобы не допустить замыкания на землю или поражения электрическим током.
Зональные греющие кабеля, благодаря конструкции, можно обрезать или удлинять. Соединять также лучше гильзами или с помощью сварки, после чего заизолировать каждую жилу индивидуально и надеть на место соединения термоусадочную трубку или намотать общий слой изоленты.
Саморегулирующий греющий кабель
Саморегулирующийся греющий кабель обладает рядом ключевых преимуществ, выделяющих его среди других систем обогрева.
Энергоэффективность достигается за счет автоматического изменения мощности нагрева в зависимости от температуры окружающей среды: при похолодании кабель усиливает теплоотдачу, а при потеплении снижает её, что минимизирует потребление электроэнергии. Безопасность обеспечивается встроенной защитой от перегрева даже при случайном пересечении или запирании участков кабеля, исключая риск коротких замыканий.
Гибкость монтажа позволяет нарезать кабель на секции нужной длины непосредственно на объекте, что упрощает установку в сложных конфигурациях. Долговечность (срок службы свыше 25 лет) обусловлена устойчивостью к влаге, химическим воздействиям и механическим нагрузкам, сохраняя стабильную работу в агрессивных средах. Локальная адаптация мощности на отдельных участках обеспечивает равномерный обогрев без «холодных зон», например, при обледенении или загрязнении.
Экономия средств достигается за счет отсутствия необходимости в терморегуляторах для базовых задач и снижения затрат на электроэнергию. Кабель подходит для широкого спектра применений — от промышленных трубопроводов до бытовых водостоков, демонстрируя универсальность. При этом его стоимость выше резистивных аналогов, но преимущества в надежности и эксплуатационных расходах компенсируют разницу.
Саморегулирующий кабель состоит из:
-
двух токоведущих жил;
-
полимерной греющей матрицы расположенной между ними жилами;
-
греющая часть покрыта слоем фторопластовой изоляции;
-
поверх, которой экранирующая оболочка;
-
экран покрыт слоем общей изоляции.

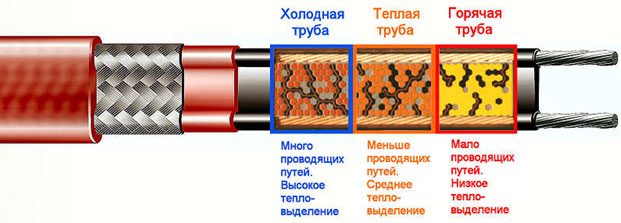

Благодаря свойствам греющего элемента он стремится поддерживать определенную температуру, в зависимости от условий окружающей среды. На картинке выше схематично изображен процесс саморегулирования. Каждый участок провода в зависимости от его температуры выделяет определенное количество тепла.
Кабель такой конструкции можно удлинять и соединять.
Смотрите по этой теме - Применение саморегулирующихся нагревательных кабелей
Набор инструментов и материалов который вам понадобится:
1. Нож (монтажный, строительный или канцелярский).
2. Пассатижы.
3. Изолента и термоусадка (можно без термоусадки, но с ней эстетичнее и лучше получится соединение).
4. Инструмент для очистки кабеля (в принципе можно сделать ножом и плоскогубцами, но стриппер с этим справится быстрее).
5. Гильзы. Термоусадки нужно два диаметра – один чуть больше диаметра жил, а другой, чуть в полтора-два раза больше внешнего диаметра кабеля.
Совет:
Не забудьте, что место соединения будет утолщением на кабеле, и не покупайте термоусадку впритык, под общее сечение кабеля.
Для этого:
1. Снимите верхнюю изоляцию на 5-6 сантиметров.
2. Расплетите экран и скрутите его в тонкую жилу.
3. Далее удалите внутреннюю изоляцию на 4-5 сантиметров от края.
4. Выделите пару жил, удалив греющую часть.
5. Далее наденьте на жилы термоусадку так, чтобы один из её краев упирался в неразделанную часть кабеля, а второй не доходил до конца жилы на 1-1.5 сантиметра. Таким образом, жилы освободятся и при этом будут изолированы до основания, а неизолированный край будет готов для соединений.
6. Ту же процедуру нужно проделать со вторым греющим кабелем или кабелем, по которому будет подаваться питание.
7. Следующий этап – соединение. Можно конечно и скрутить токопроводящие жилы, заизолировать их, но лучше использовать гильзы. Каждую жилу нужно изолировать.
8. Соединяются пары жил кабелей и экраны. Экран подключается к заземлению.
9. После соединения и изоляции каждой жилы нужно усадить термоусадочную трубку на всё соединения, сделав общий слой изоляции.
Не забудьте надеть термоусадку на один из концов кабеля ДО гильзования, иначе придется переделывать. Также не забудьте предварительно надеть на кабель сальник, если вы будете монтировать его в трубопроводе.
Заключение
Греющий кабель может монтироваться на поверхности водопроводных и канализационных труб и внутри них, водится через тройник со специальным сальником, это предотвратит их замерзание. Также его устанавливают на крышу и водостоки, во избежание накапливания воды и снега на них, что снижает нагрузку на перекрытия и вероятность получения травм в случае схода снежных глыб.
Соединение кабеля нужно как для его удлинения, так и для подключения к силовым питающим кабелям из меди и аллюминия. Следует выполнять соединение с повышенной осторожностью, чтобы получить надежный и долговечный контакт, не пренебрегайте изоляцией, чтобы избежать замыкания и поражением электрическим током.
Алексей Бартош
